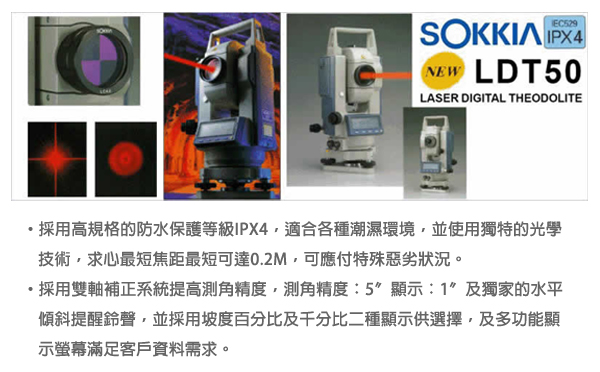

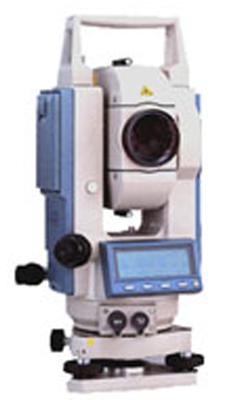

LDT50雷射經緯儀
適用範圍:鋼骨結構放樣定位,隧道開挖定線(隧道儀),下水道工程,建築施工放樣。
選購配件:直角鏡:DE24(防水型);直角鏡:DE17A;雷射套件:十字雷射光束。
特色介紹
技術規格
相關配件
使用手冊
電子型錄
機型:LDT50
LASER
光源/波長
雷射二極體/ 635nm
輸出功率
1 mW / 2.5mW, 功能鍵切換選擇
雷射等級
Class 3A (IEC 60825-1), Class Illa(FDA CFR21)
雷射調焦
與望遠鏡同焦距由望遠鏡調焦
設定平行光束則為固定焦距
雷射範圍
輸出功率 1 mW:最大到200m (656ft.)
輸出功率 2.5mW:最大到 400m (1,312ft.)
雷射光束直徑
距離
調焦光束直徑
平行光束雷射直徑
5m (16ft.)
0.5mm (.02in.)
15.0mm (.59in.)
10m (33ft.)
1.0mm (.04in.)
15.0mm (.59in.)
20m (66ft.)
2.1mm (.08in.)
15.1mm (.59in.)
50m (164ft.)
5.2mm (.20in.)
15.2mm (.60in.)
100m (328ft)
10.3mm (.41in.)
15.3mm (.60in.)
150m (492ft.)
15.5mm (.61in.)
15.5mm (.61in.)
200m (656ft.)
20.7mm (.81 in.)
25.7mm (1.01 in.)
300m (934ft.)
31.0mm (1.22in.)
400m (1,312ft.)
41.3mm (1.63in.)
望遠鏡規格
望遠鏡
鏡長
: 160mm(6.3in.),
口徑:
42mm (1.7in.),
倍率
:30X,
解析力
:3”
最短焦距
: 1.3m (4.3ft.)
測角規格
角度顯示
1"/5" (0.2mgon/1mgon) (0.005mil/0.02mil)
精度(DIN18723)
5" (1.5mgon) (0.02mil)
雙軸自動補償器
工作範圍 ±3' (±55mgon)
自動補償超過範圍警示
聲音及垂直角顯示或是只有垂直角顯示(可選擇)
測量模式
水平角度
順時鐘方向
/
逆時鐘方向
,
重複測量
,
角度歸零
-,
固定角度
垂直角度
天頂時為零
/
水平時為零水平時為零
±/
坡度
%
(百分比)
or o/oo
(千分比)
一般規格
螢幕顯示
LCD, 20 characters x 4 lines,
附照明
按鍵
雙面
, 4
個功能按鍵
水平氣泡
管氣泡
: 40"/2mm,
圓氣泡
: 10'/2mm
光學求心器
正像
,
倍率
3x
最短焦距
:20cm(7.9 in.)
(從基座底部算起)
傳輸介面
RS-232C,
速率
1200/9600 bps
防水等級
IPx4(1EC529)
工作溫度範圍
-20°C to 50°C (-4°F to 122°F), ( 40°C to 70°C ( 40°F to 158°F))
儀器尺寸
W150 x D160 x H353 (313) mm W5.9 x D6.3 x H13.9 (12.3) in.)
望遠鏡軸高度
236mm (9.3in.)
(從基座底部算起)
儀器重量
(含電池
BDC25A
)
5.7kg (12.6 lb.)
電源部分(工作溫度在
25°C(77°F)
)
使用防水電池
BDC25A
最多到
5
小時
(
測角及開雷射光
)
使用外接電池
BDC12
最多
30
小時
(
測角及開雷射光
)
低電源警示
聲響及螢幕顯示( 在低於
5.6V
時)
